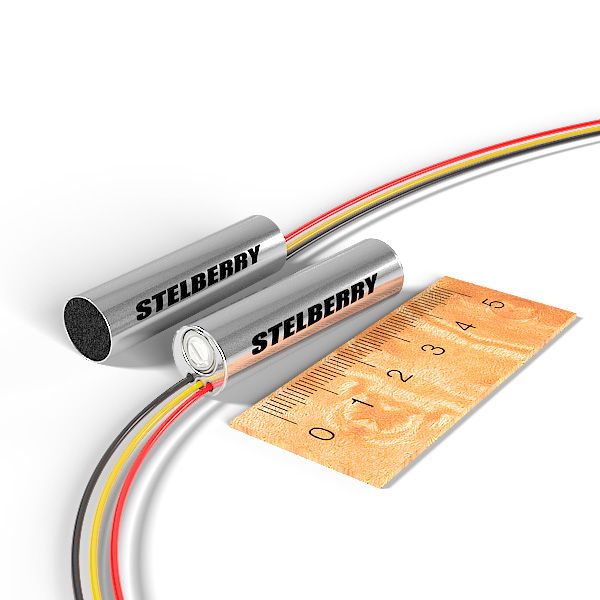

Stelberry M-20

  • Питание: 5...16 В
  • Класс защиты: IP50
  • Габариты: Ø10х42 мм
  • Отношение сигнал/шум: 48 дБ
  • Потребление: До 3 мА
  • Полоса пропускания: 100...7200 Гц
  • Акустическая дальность: До 10 м
  • Защита от электромагнитных помех: Есть
  • Ветровая защита: Есть
  • Длина линии: До 300 м
  • Корпус: Алюминий
  • Уровень сигнала: 0.25...1 В
  • Защита от переполюсовки: Есть
  • Рабочий температурный диапазон: -10°..+50°C

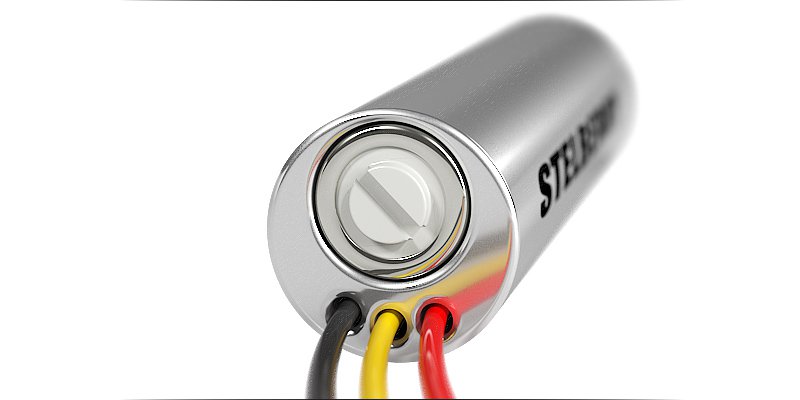

  • Глубина регулировки усиления: 510 раз

Мини микрофон с регулируемым коэффициентом усиления, построенный на малошумящем операционном усилителе. Идеальное решение для низкобюджетных проектов. Отлично подходит как внешний микрофон для видеокамер и любых видеорегистраторов, так как имеет широкий диапазон регулировки усиления уровня выходного сигнала. Регулировка усиления позволяет размещать микрофон непосредственно рядом с говорящим и при этом получать не искаженный, не переусиленный сигнал.

Для получения чистого, без помех звука активный мини микрофон Stelberry M-20 рекомендуется использовать со стабилизированными источниками питания. Стабилизированный источник питания не наводит помех в аудиоканале активного мини микрофона Stelberry M-10 в отличие от других блоков сетевого питания.

Мини микрофон Stelberry M-20 применяется для видеонаблюдения, как внешний микрофон для видеокамер, как внешний мини микрофон для видеорегистраторов, для аудио мониторинга помещений при подключении к аудиорегистраторам, как активный мини микрофон для компьютера. Может использоваться в качестве настраиваемого активного микрофона в микрофонных стойках, для подключения к различному аудио оборудованию и системам оповещения.

Расположение активного микрофона в помещении

При размещении микрофона M-20 в углу помещения оптимальная площадь для акустического наблюдения будет составлять сектор окружности площадью 12-14м². Благодаря регулировке усиления микрофон M-20 может быть отрегулирован для размещения непосредственно рядом с говорящим, или для подключения к чувствительным микрофонным входам аудиорегистрирующей аппаратуры.

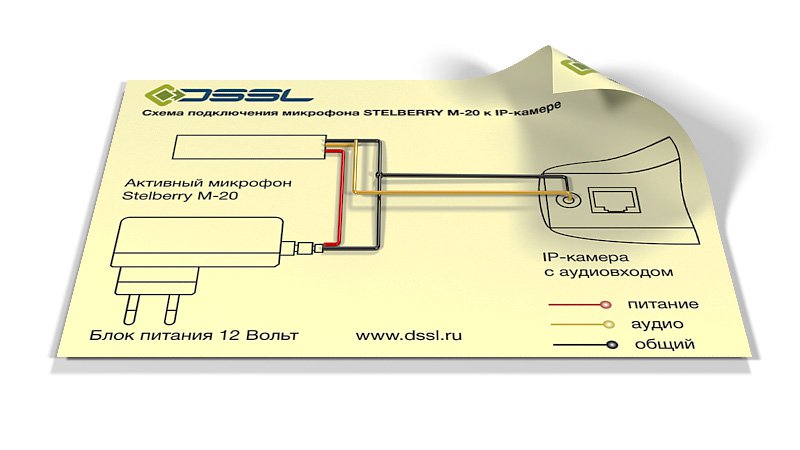

Stelberry M-20: Подключение микрофона к камере

Мини микрофон Stelberry M-20 к линейному аудиовходу видеокамеры подключается напрямую. Подключение микрофона к камере производится по следующей схеме. Если у камеры линейный вход «Джек-3,5мм», то желтый провод микрофона подключается к концевому (центральному) и к кольцевому контакту разъема (Уточняете в руководстве на камеру.). Если у камеры для линейного аудиовхода используется разъем RCA («тюльпан»), то - к центральному контакту разъема RCA. Черный провод микрофона M-20 подключается к общему (корпусному) контакту разъема «Джек-3,5мм» (к кольцевому внешнему контакту разъема RCA), и к «минусовому» общему проводу стабилизированного источника питания. Красный провод микрофона подключается к «плюсовому» проводу стабилизированного источника питания. Микрофон для видеорегистратора подключается по такой же схеме.

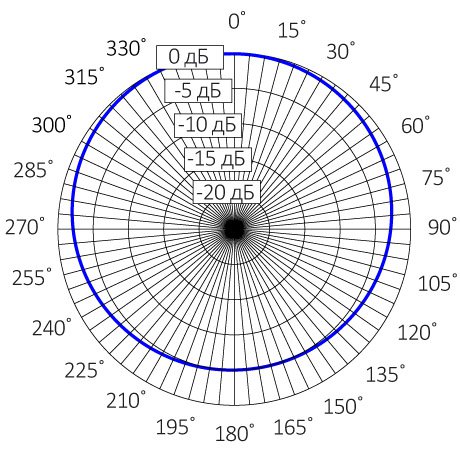

Диаграмма направленности активного микрофона с регулируемым усилением Stelberry M-20

Мини микрофон Stelberry M-20 использует в своей конструкции всенаправленный микрофонный капсюль, который имеет круговую диаграмму направленности. Такую же диаграмму направленности имеет и активный мини микрофон M-20 с небольшим ослаблением чувствительности в его тыловой части. Диаграмма приведена для используемого в мини микрофоне микрофонного капсюля с учетом влияния на чувствительность корпуса микрофона.
