Stelberry M-40

  • Питание: 7.5...16 В
  • Класс защиты: IP50
  • Габариты: Ø10х42 мм
  • Потребление: До 8 мА
  • Акустическая дальность: До 12 м
  • Защита от электромагнитных помех: Есть
  • Ветровая защита: Есть
  • Длина линии: До 300 м
  • Корпус: Алюминий
  • Уровень сигнала: 0.25...1 В
  • Защита от переполюсовки: Есть
  • Рабочий температурный диапазон: -10°..+50°C
  • Время реакции АРУ: 0.25 с
  • Глубина АРУ: 45 дБ
  • Полоса пропускания (после обработки): 100...9200 Гц
  • Диапазон регулировки усиления: 188 раз

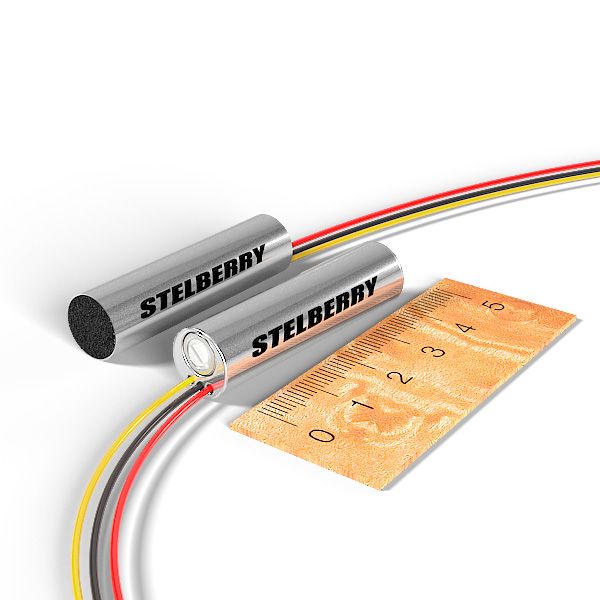

Stelberry M-40 микрофон активный с АРУ и с регулируемым коэффициентом усиления, построенный на специализированной микросхеме. АРУ (автоматическая регулировка усиления) позволяет получать с активного микрофона выходной сигнал одного уровня от различных источников звука в разных частях помещения или звуков различных по громкости. Регулировка усиления микрофона позволяет размещать его в непосредственной близости от источника звука и получать чистый без искажений не переусиленный сигнал.

Активный микрофон с АРУ Stelberry M-40, за счет возможности регулировки усиления микрофона, хорошо походит для аудио мониторинга тихих помещений, где источник звука перемещается и может находиться близко от камеры, или близко от места размещения микрофона, а также, когда звук изменяется по громкости.

M-40 хорошо подходит в качестве внешнего микрофона для любых видеокамер, систем видеонаблюдения и аудиорегистраторов чувствительных к уровню входного аудиосигнала.

Микрофон с ару Stelberry M-40 применяется для видеонаблюдения, аудио мониторинга помещений, в приложениях, где требуется получать одинаковый по уровню сигнал от различных источников звука и важно иметь возможность отрегулировать усиление микрофона, или, где требуется выставить для регистрирующего устройства входной сигнал определенного уровня.

Расположение активного микрофона с АРУ Stelberry M-40 в помещении

При размещении микрофона с АРУ M-40 в углу помещения оптимальная площадь для акустического наблюдения будет составлять четверть окружности, и составлять площадью 25 м². Благодаря регулировке усиления микрофон M-40 может быть отрегулирован для размещения непосредственно рядом с говорящим или для подключения к микрофонным входам аудиорегистрирующей аппаратуры.

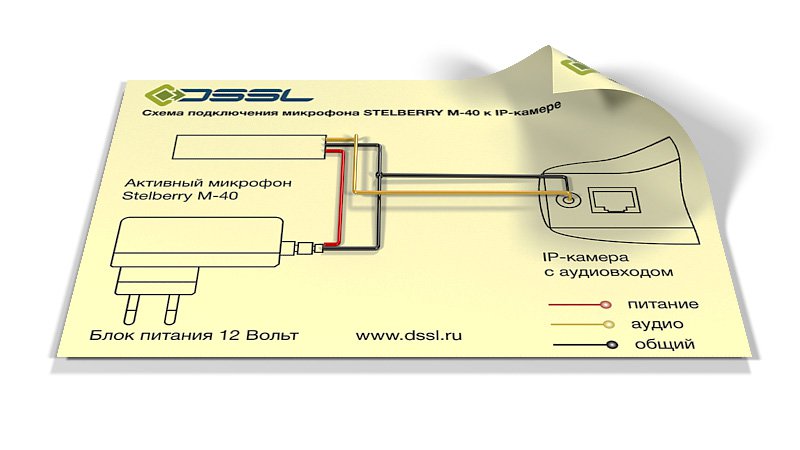

Подключение активного микрофона с АРУ STELBERRY M-40 к IP-камере

Микрофон с АРУ Stelberry M-40 подключается к линейному аудиовходу IP-камеры напрямую. Подключение микрофона к камере производится следующим образом. Желтый и черный провода микрофона подключаются к входному аудио разъему камеры, какие контакты разъема используются для подключения уточняете в руководстве на камеру. Черный провод микрофона M-40 подключается к общему (корпусному) контакту разъема «Джек-3,5мм» (или к кольцевому внешнему контакту разъема RCA), и к «минусовому» общему проводу источника питания. Красный и черный провода микрофона Stelberry M-40 подключаются к источнику питания, красный - к плюсу, черный - к минусу.

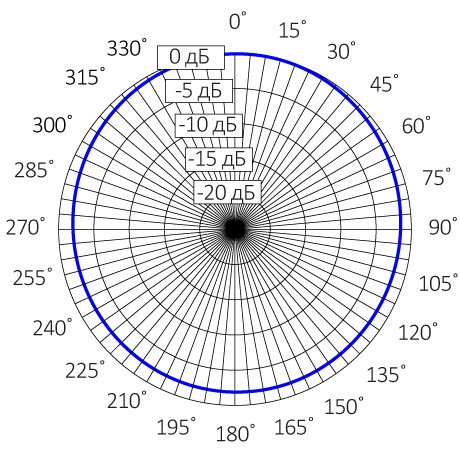

Диаграмма направленности микрофона с АРУ и регулировкой усиления Stelberry M-40

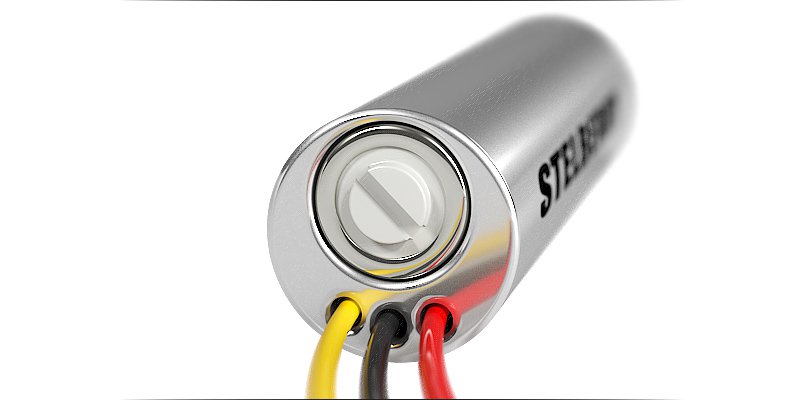

Микрофон активный с АРУ и регулировкой усиления Stelberry M-40 имеет круговую диаграмму направленности. Небольшое ослабление чувствительности микрофона наблюдается со стороны установки регулятора усиления и выхода проводов подключения. Диаграмма приведена для используемого в микрофоне микрофонного капсюля с учетом влияния корпуса микрофона.
