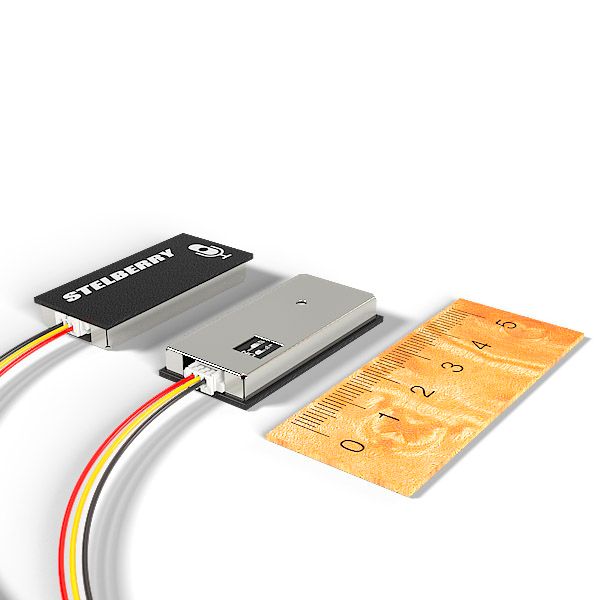

Высокочувствительный цифровой MEMS микрофон с АРУ, и регулируемым коэффициентом усиления, построен на специализированном DSP процессоре и на сегодняшний день, является лучшим микрофоном для IP-камер видеонаблюдения. Высокую чувствительность активному микрофону M-70 дает микрофонный капсюль построенный по MEMS технологии. Цифровые фильтры микрофона настроены на диапазон человеческой речи. Частоты находящиеся за пределами диапазона 270...4000 Гц существенно ослабляются. Миниатюрный активный микрофон Stelberry M-70, имеет функцию «Отключение АРУ». Отключение АРУ позволяет сохранить разборчивость речи в помещениях с высоким уровнем шума. В активном микрофоне M-70 реализована функция низкоомного выхода. Эта функция дает возможность простого подключения цифрового mems микрофона к IP-камерам с автоматическим выбором микрофонного или линейного аудиовхода.

Цифровой микрофон M-70 хорошо подходит для построения различных систем аудио и видео наблюдения, когда параметры помещения для регистрации разговора еще полностью не определены или могут измениться со временем. Хороший микрофон для записи речи, так как имеет настроенные на человеческий голос цифровые фильтры.. Идеально подходит как внешний микрофон для IP-камер видеонаблюдения и цифровых аудиорегистраторов, среднего ценового диапазона, у которых нет собственных настраиваемых звуковых фильтров. Корпус миниатюрного активного микрофона, позволяет легко размещать его на плоских поверхностях.

M-70 применяется для видеонаблюдения, аудио мониторинга помещений, для записи разговора, для систем распознавания речи.

Расположение активного микрофона в помещении

При расположении цифрового активного микрофона M-70 в углу помещения и при настройке его максимальной чувствительности, зона комфортного прослушивания будет соответствовать площади четверти круга равной 50м². В дальнешем, если источник звука будет удаляться дальше от микрофона M-70, то уровень выходного сигнала микрофона будет постепенно ослабевать до самой границы акустической слышимости на удалении в 20 метров от микрофона.

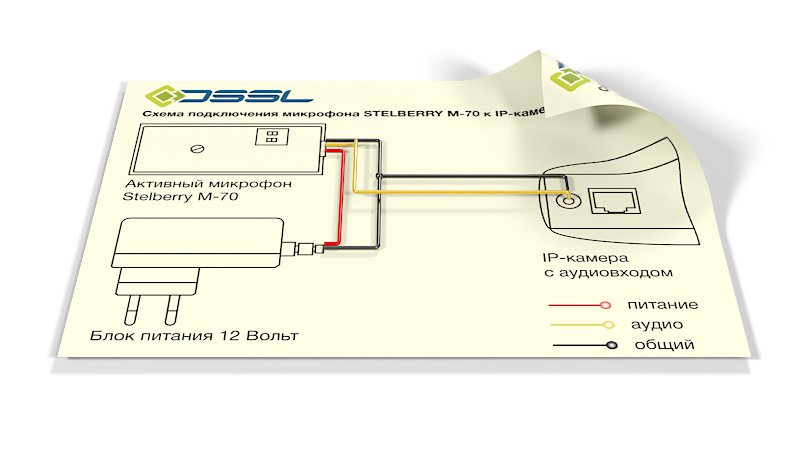

Stelberry M-70: Подключение активного микрофона к камере

Цифровой микрофон M-70 подключается к линейному аудиовходу видеокамеры напрямую. Подключение микрофона к камере производится следующим образом. Желтый провод микрофона к входному разъему «Джек-3,5мм» камеры, подключается к концевому (центральному) и к кольцевому контакту разъема (Уточняете в руководстве на камеру.). Если у камеры для аудиовхода используется разъем RCA («тюльпан»), то к центральному контакту разъема. Черный провод микрофона M-70 подключается к общему (корпусному) контакту разъема «Джек-3,5мм» (или к кольцевому внешнему контакту разъема RCA), и к «минусовому» общему проводу стабилизированного источника питания. Красный провод микрофона подключается к «плюсовому» проводу источника питания. Если у камеры есть автоматическое определение микрофонного/линейного входа, то в микрофоне необходимо включить функцию «Низкоомный выход» и аудиовход камеры переключится в режим линейного входа.

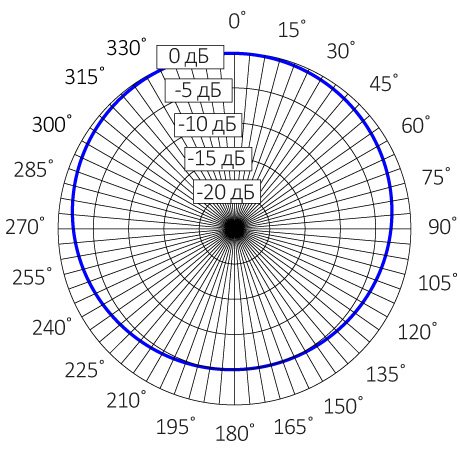

Диаграмма направленности цифрового MEMS-микрофона Stelberry M-70

Цифровой микрофон с MEMS-капсюлем Stelberry M-70 имеет круговую диаграмму направленности с небольшим ослаблением чувствительности микрофона со стороны металлической крышки корпуса. Диаграмма приведена для используемого в активном микрофоне капсюля с учетом влияния корпуса.

Полоса пропускания (после обработки) 270...4000 Гц
Акустическая дальность До 20 м
Отношение сигнал/шум 63 дБ
Диапазон регулировки усиления 350 раз
Защита от электромагнитных помех Есть
Ветровая защита Есть
Длина линии До 300 м
Количество цифровых АРУ 2
«Угол атаки» входного АРУ 0.7 мсек
«Угол атаки» выходного АРУ 0.7 мсек
Цифровая фильтрация НЧ 2 фильтра 1-го порядка
Цифровая фильтрация ВЧ 3 фильтра 2-го порядка
Дискретизация 16 бит
Частота оцифровки 44100 Гц
Материал корпуса nickel-silver
Уровень сигнала 0.25...1 В
Питание 7.5...16 В
Защита от переполюсовки Есть
Потребление До 25 мА
Рабочий температурный диапазон -10°..+50°C
Класс защиты IP30
Габариты 40х19х5 мм
