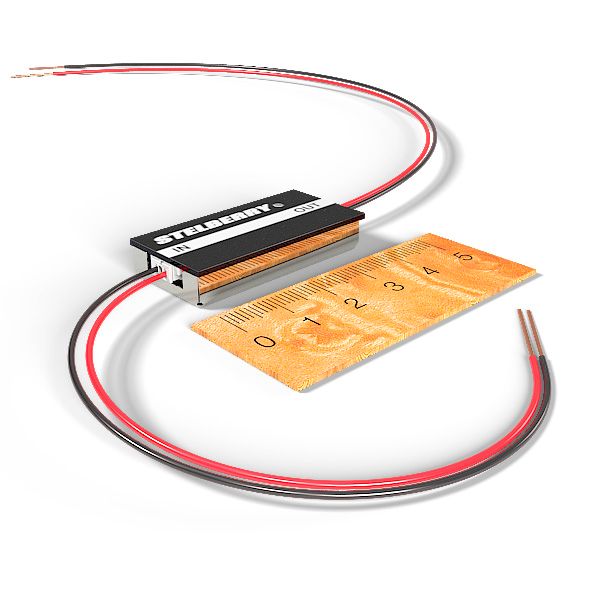

Stelberry MX-110

  • Вес: 15 г
  • Класс защиты: IP30
  • Габариты: 40х19х5 мм
  • Рабочий температурный диапазон: -40°..+50°C
  • Входное напряжение: До 16 В
  • Максимальный ток: 80 мА
  • Коэффициент подавления помех: 196 (5000 Гц)
  • Внутреннее сопротивление: 14 Ом
  • Длина входного кабеля: 150 мм
  • Длина выходного кабеля: 150 мм
  • Способ крепления фильтра: 2-х сторонний скотч

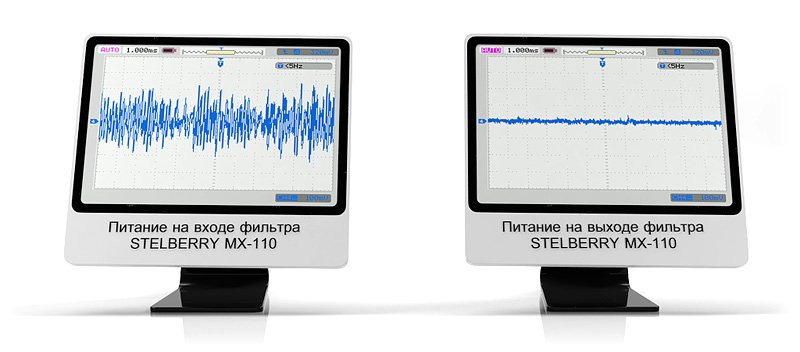

Фильтр питания Stelberry MX-110 построен на пассивных элементах. Благодаря повышенному коэффициенту фильтрации эффективно справляется с подавлением помех питания активных микрофонов, в тех случаях, когда монтаж уже произведен, а аудиосигнал с микрофонов приходит с большими помехами, наведенными по цепям питания. Достоинствами этого фильтра, являются повышенная фильтрация и простое подключение фильтра к микрофону.

Фильтр питания с повышенным коэффициентом подавления помех Stelberry MX-110 применяется как фильтр помех в цепи питания активного микрофона, где простой фильтрации недостаточно, для исправления питания микрофона после неудачной прокладки кабеля рядом с источниками помех, для подавления помех, возникающих при использовании бюджетных импульсных источников питания.

Stelberry MX-110. Подключение фильтра питания к микрофону

Подключение фильтра питания Stelberry MX-110 к микрофону производится просто. Фильтр питания подключается в разрыв цепи питания активного микрофона. Входной «IN» черный провод фильтра подключается к общему «минусовому» проводу источника питания. Выходной «OUT» черный провод фильтра подключается к черному «общему» проводу микрофона. Входной «IN» красный провод фильтра MX-110 подключается к «плюсовому» проводу источника питания. И выходной «OUT» красный провод MX-110 подключается к «плюсовому» красному проводу питания активного микрофона.

Фильтр питания Stelberry MX-110 может располагаться на выходе импульсного источника, если питание и аудиосигнал активного микрофона проходят в едином кабеле. Либо, если аудиосигнал микрофона передается отдельным кабелем, то непосредственно рядом с активным микрофоном. Возможен также вариант расположения двух фильтров MX-110 - на выходе источника питания, и на входе питания микрофона.
