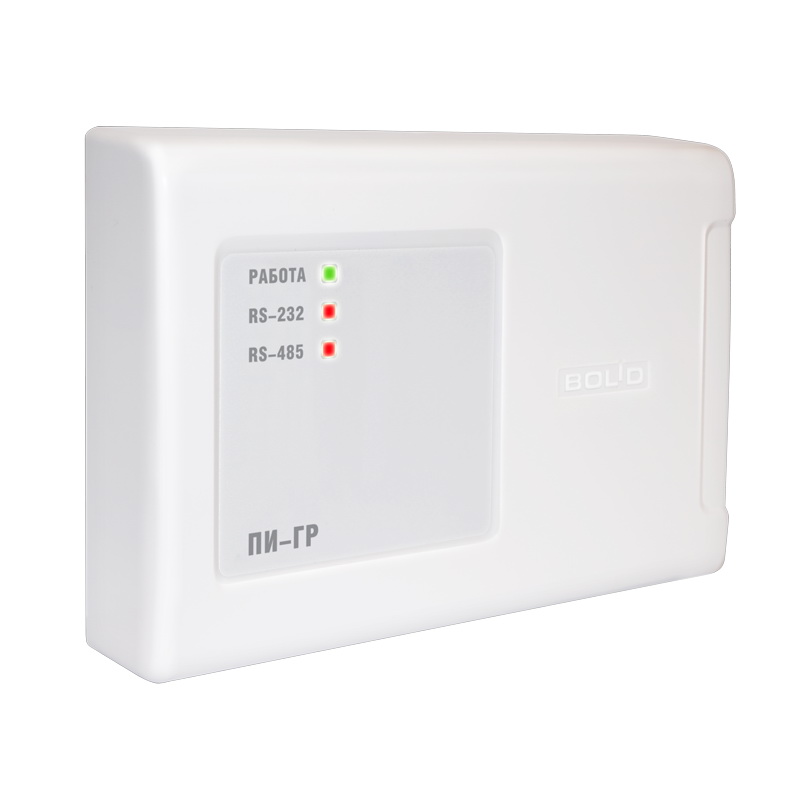

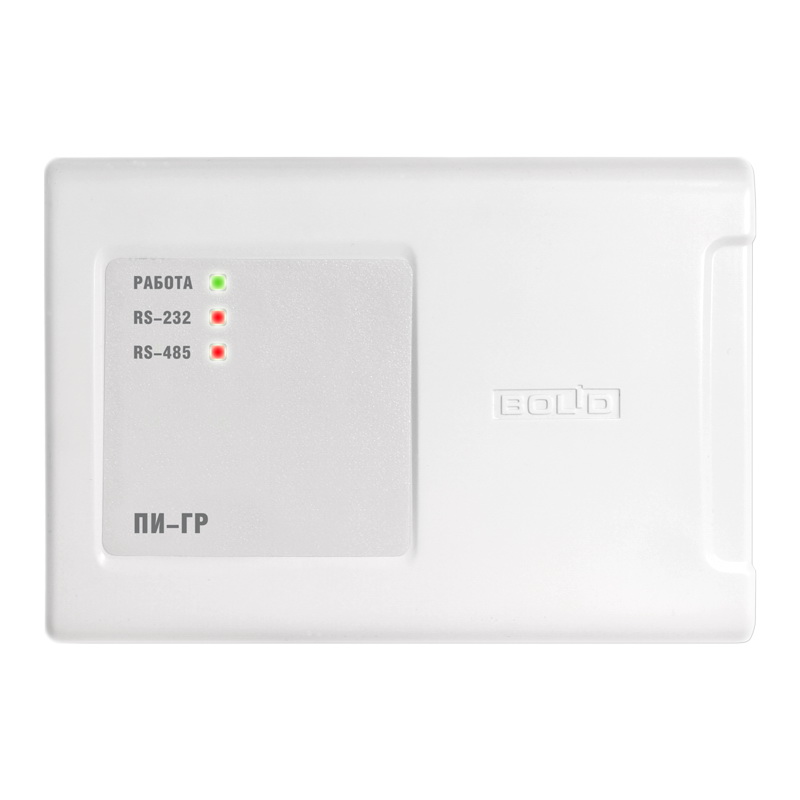

"ПИ-ГР" предназначен для гальванической изоляции и взаимного преобразования сигналов интерфейса RS-232 и сигналов двухпроводного магистрального интерфейса RS-485.
В ИСО «Орион» используется для подключения приборов к ПК с АРМ «Орион Про» или АРМ "С2000".
  • Организация подключения АРМ к приборам ИСО «Орион»
  • Индикация приема/передачи данных
  • Настенное исполнение или на DIN-рейку
НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА

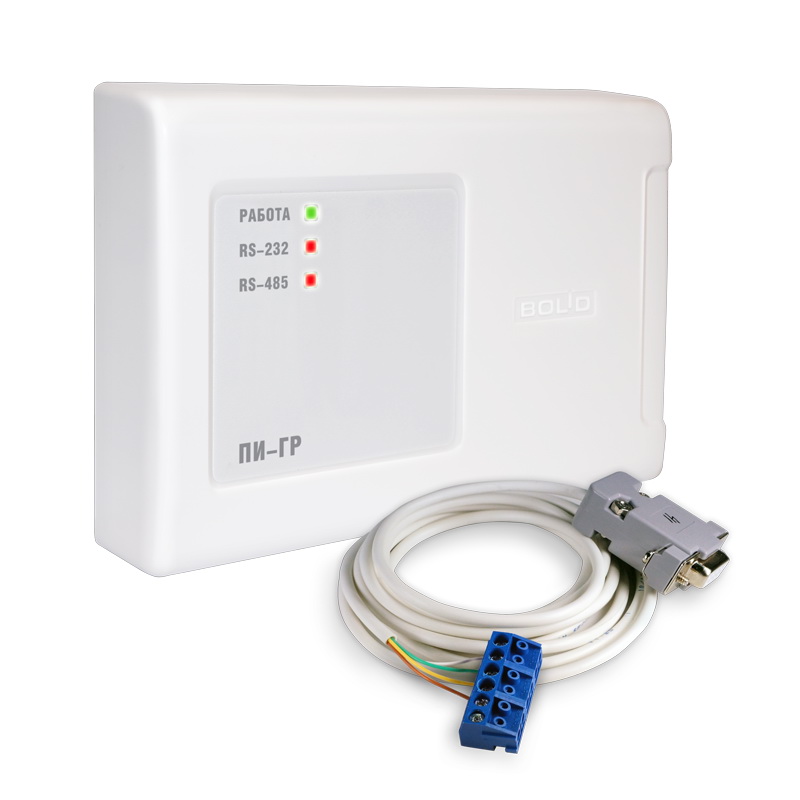

Подключение к ПК кабель АЦДР.685611.088, входит в комплект
Расстояние от ПК до ПИ-ГР не более 5 м
Тип подключения RS-485 клеммная колодка под винт, провод 0,33 до 2 кв. мм
Расстояние от ПИ-ГР до приборов ИСО «Орион» не более 4 км
Индикация 1 индикатор режимов работы
Питание прибора 3 входа:
вар. 1 - от USB-порта компьютера по кабелю из комплекта поставки
вар. 2 - от внешнего источника постоянного тока напряжением от +5 В
вар. 3 - от внешнего источника постоянного тока напряжением от +9 до +15 В
Потребляемый ток, не более 100 мА
Тип обмена данными полудуплексный
Скорость передачи данных 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Электрическая прочность изоляции до 1600 В в течение 1 минуты или до 2000 В в течение 1 с
Рабочий диапазон температур от минус 30 до +50 °C
Относительная влажность воздуха до 93% при +40 °C
Габаритные размеры 156*107*39 мм
Масса, не более 0,2 кг
Средний срок службы не менее 8 лет
