Предназначен для преобразования сигналов интерфейса RS-232 в сигналы последовательного интерфейса с уровнями 5В TTL/CMOS. В ИСО "Орион" используется для подключения радиопередатчика ATS100 радиосистемы передачи извещений LARS или радиопередатчика TRX-150 радиосистемы "Орион Радио" к пульту "С2000М" с целью радиомониторинга охраняемых объектов.
- Преобразование уровней двух сигналов цифрового последовательного интерфейса: одного из RS-232 в 5В TTL/CMOS, одного из 5В TTL/CMOS в RS-232

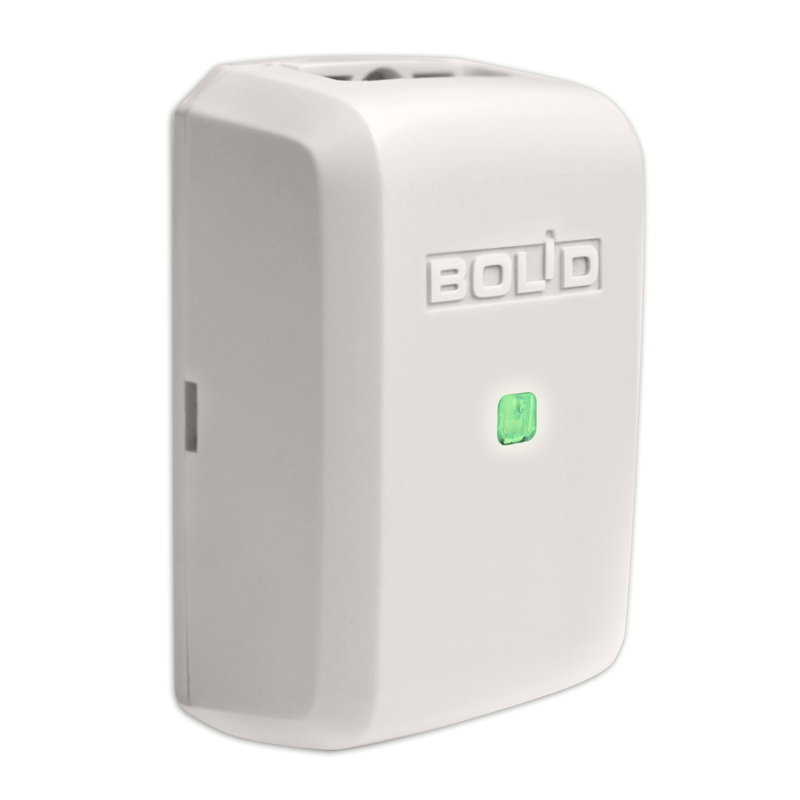

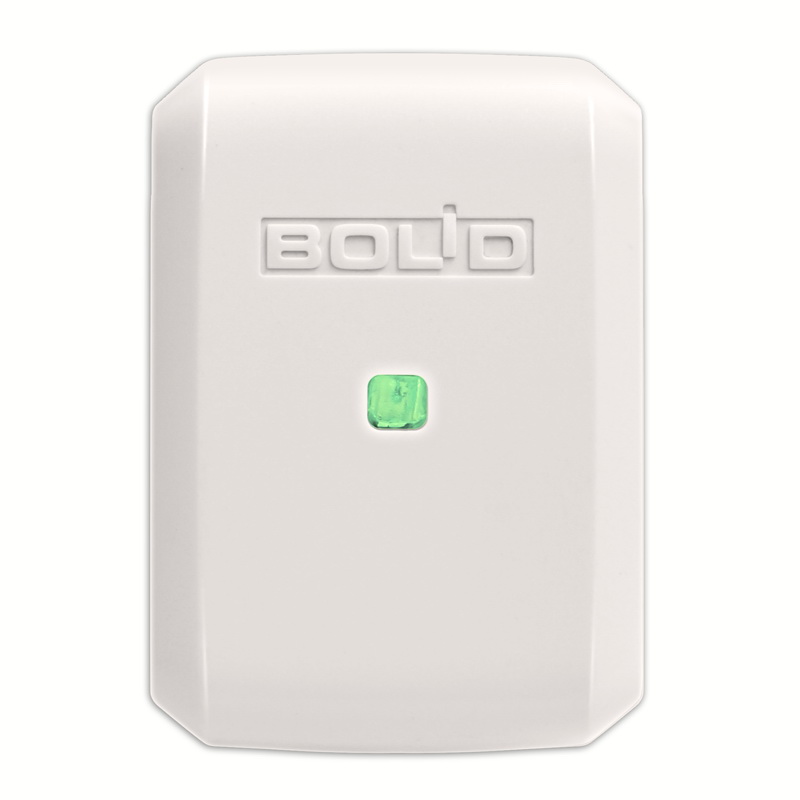

- Индикация передачи данных
НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
---|---|
Питание прибора | от источника постоянного тока |
Напряжение питания | от 9 до 15 В |
Потребляемый ток, не более | 20 мА |
Скорость передачи, не более | 115200 бит/с |
Длина линии RS-232, не более | 20 м |
Рабочий диапазон температур | от -30 до +50°C |
Степень защиты оболочкой | IР41 |
Габаритные размеры | 56х38х20 мм |
Тип подключения к прибору | клеммная колодка под винт, провод от 0,35 до 1,5 мм² |
