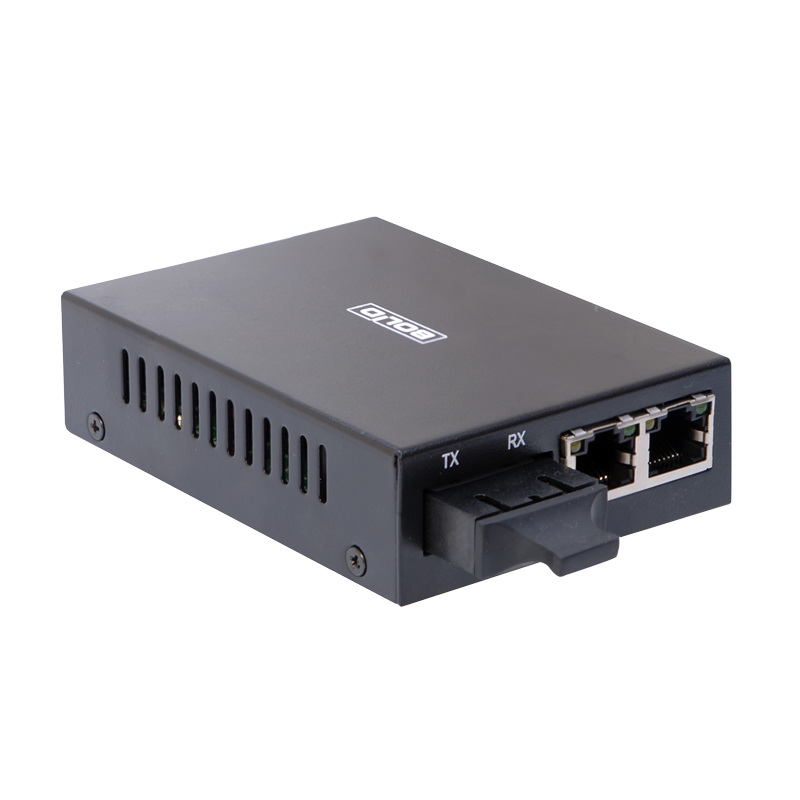

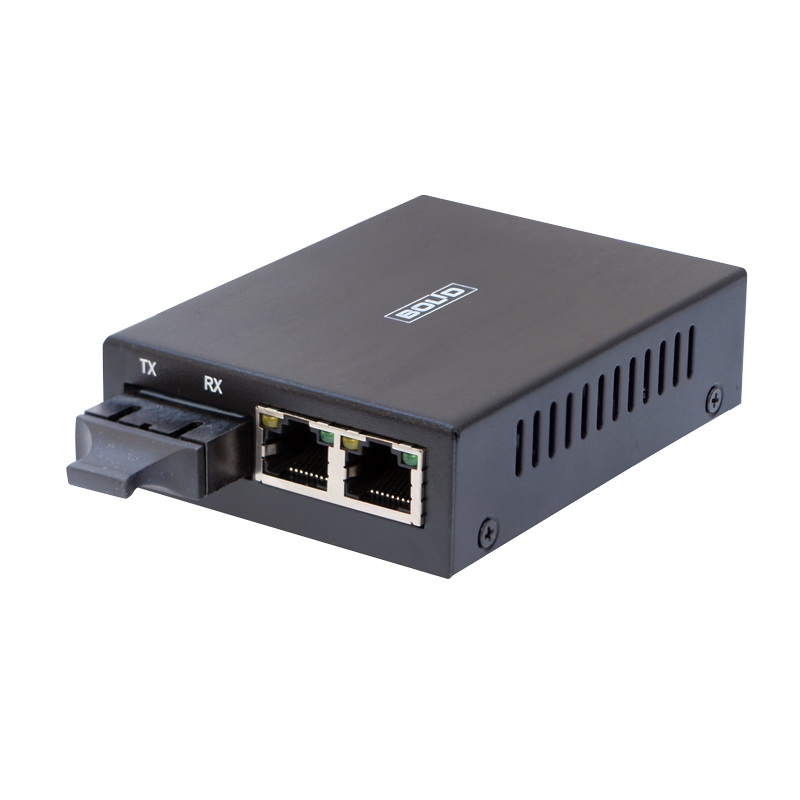

Преобразователи волоконно-оптические Ethernet-FX (Ethernet-FX-MM, Ethernet-FX-SM40, Ethernet-FX-SM40SA, Ethernet-FX-SM40SB)

Предназначены для преобразования сигналов интерфейса Ethernet стандартов 10/100Base-T(X) в оптические сигналы стандартов 100Base-FX, либо 100Base-FX WDM и передачи их на расстояние до 40 км. При использовании совместно с преобразователем интерфейсов "С2000-Ethernet" позволяют транслировать на расстояние до 40 км сигналы охранно-пожарных приборов "ИСО Орион".
  • "Ethernet-FX-MM" предназначен для использования с многомодовым оптическим волокном. Длина оптической линии до 2 км, используются два волокна – одно для приема, второе для передачи
  • "Ethernet-FX-SM40" предназначен для использования с одномодовым оптическим волокном. Длина оптической линии до 40 км, используются два волокна – одно для приема, второе для передачи
  • "Ethernet-FX-SM40SA" и "Ethernet-FX-SM40SB" работают в паре и предназначены для использования с одномодовым оптическим волокном. Длина оптической линии до 40 км, прием и передача осуществляется по одному волокну на разных длинах волн
  • Оснащены двумя портами Ethernet RJ-45 для удобства разветвления сети
  • Не требуют настройки
НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Напряжение питания 5 В (адаптер 220 В – 5 В входит в комплект поставки)*
Ток потребления не более 0.8 А
Длина оптической линии:
Ethernet-FX-MM до 2 км
Ethernet-FX-SM40, Ethernet-FX-SM40SA, Ethernet-FX-SM40SB до 40 км
Совместимые оптические кабели:
Ethernet-FX-MM многомодовый 50/125 мкм
Ethernet-FX-SM40, Ethernet-FX-SM40SA, Ethernet-FX-SM40SB одномодовый 9/125 мкм
Тип оптического разъема SC/PC
Длина волны оптического излучения:
Ethernet-FX-MM, Ethernet-FX-SM40 1310 нм
Ethernet-FX-SM40SA 1310 нм (передача), 1550 нм (прием)
Ethernet-FX-SM40SB 1310 нм (прием), 1550 нм (передача)
Скорость передачи данных по Ethernet до 100 Мбит/с
Скорость соединения по Ethernet 10/100 Мбит/с
Максимальная длина кабеля UTP (витая пара) 100 м
Индикация индикатор PWR – состояние питания по 2 индикатора на каждом разъеме Ethernet (LNK/ACT и скорость соединения) 2 индикатора состояния оптической линии (LNK/ACT и SD – наличие оптического сигнала)
Рабочий диапазон температур от минус 30 до +55 °C
Степень защиты IP20
Габаритные размеры 106x71x26 мм
Вес не более 0,2 кг

* Для резервирования питания преобразователей рекомендуется использовать источники питания "РИП-12" или "РИП-24" с модулемпреобразователя "МП 24/5 В".
