Комплект аналоговых расширителей "Рупор-АР" предназначен для удалённого подключения источника аналогового аудио сигнала к одному или нескольким модулям (блокам) речевого оповещения с возможностью удалённого управления запуском внешнего оповещения.
    Комплект обеспечивает:
  • Удалённое подключение источника аналогового аудио сигнала (аппаратуры оповещения о ЧС, микрофоны (без микрофонных усилителей), линейный выход персонального компьютера и других источников сигнала с соответствующими выходными характеристиками) к модулю (блоку) речевого оповещения с возможностью удалённого управления запуском внешнего оповещения
  • Разветвление аудио сигнала и сигнала управления между несколькими модулями (блоками) речевого оповещения (возможно подключить до 40 модулей оповещения)
  • Передачу аудио сигнала и сигнала управления по одной витой паре проводов на удаление до 3500 метров от источника сигнала
    Состав комплекта:

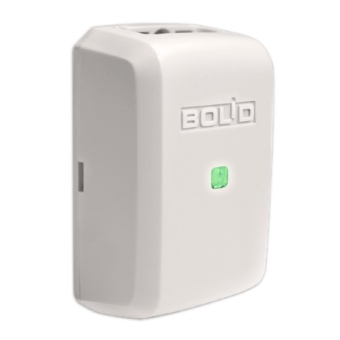

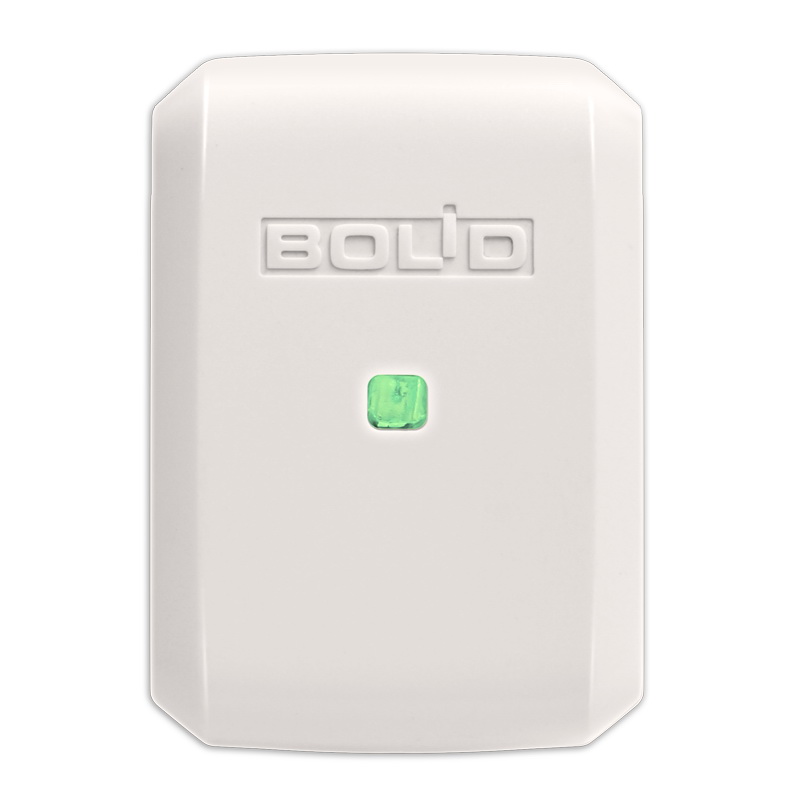

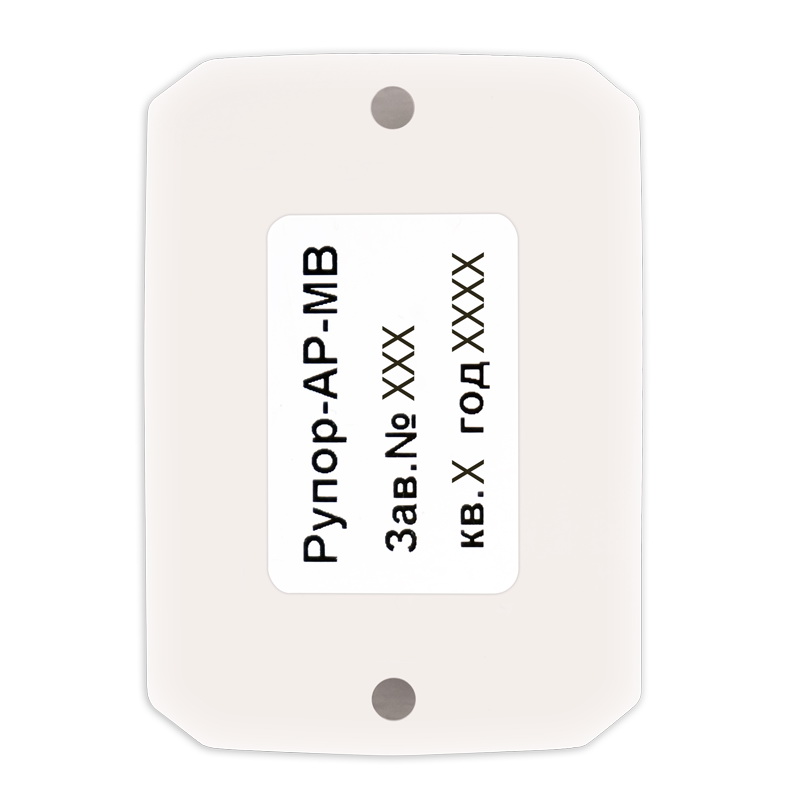

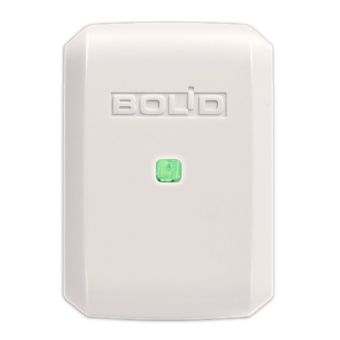

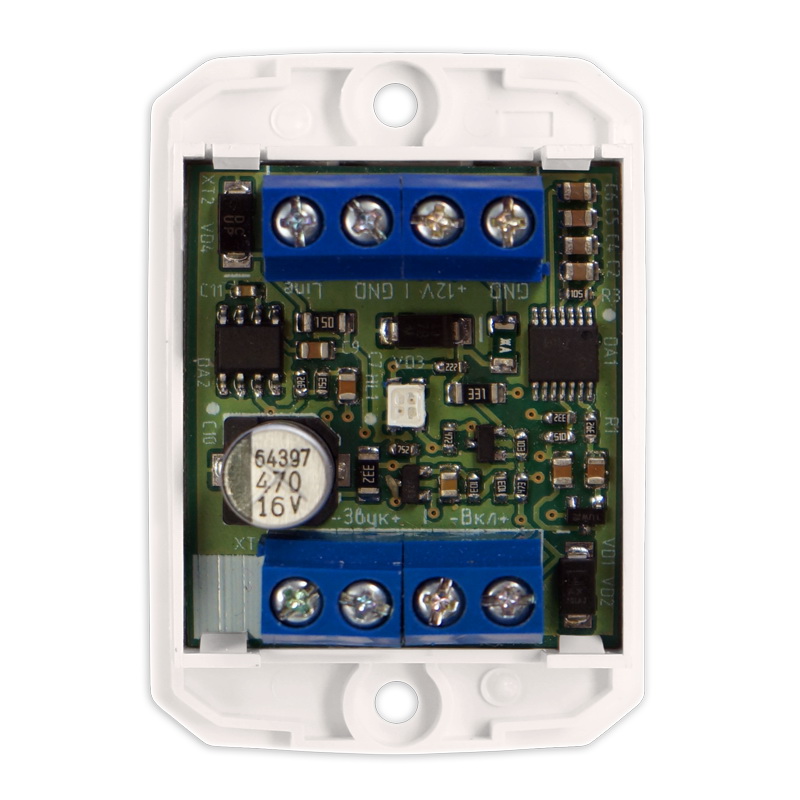

  • Модуль аналоговый выходной "Рупор-АР-МВ"

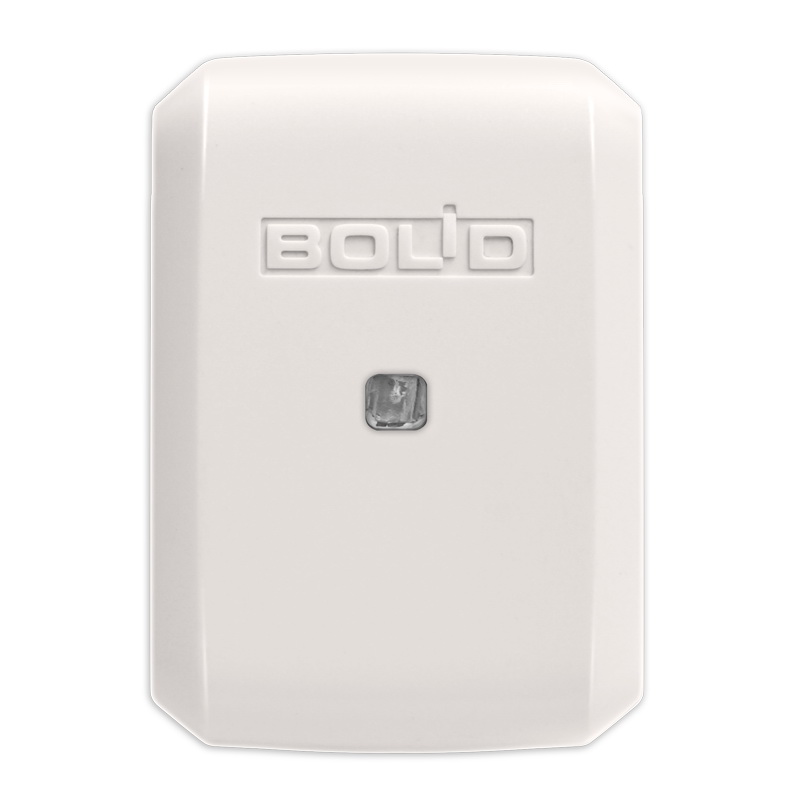

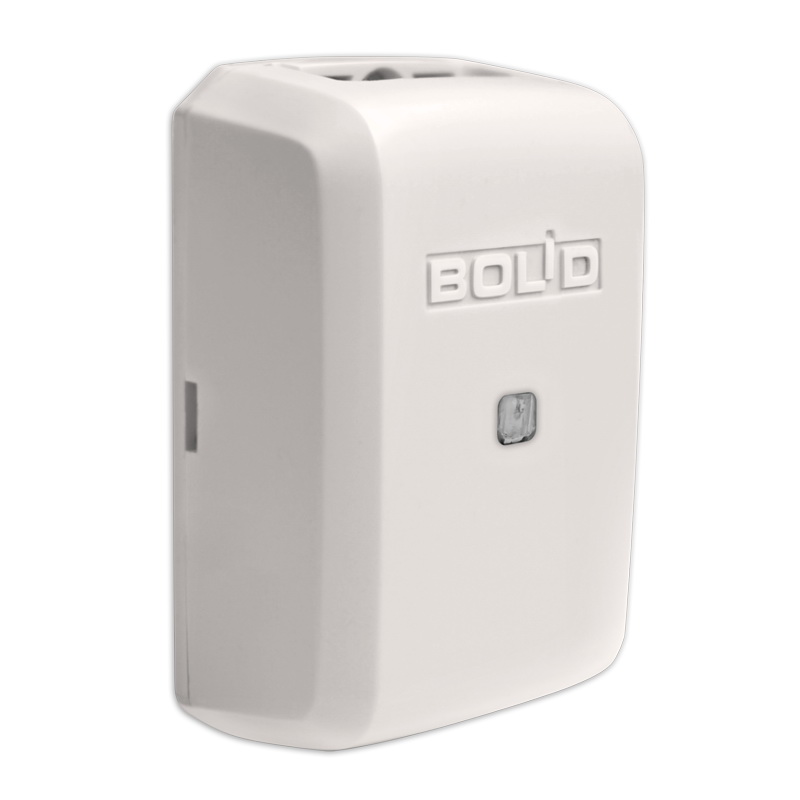

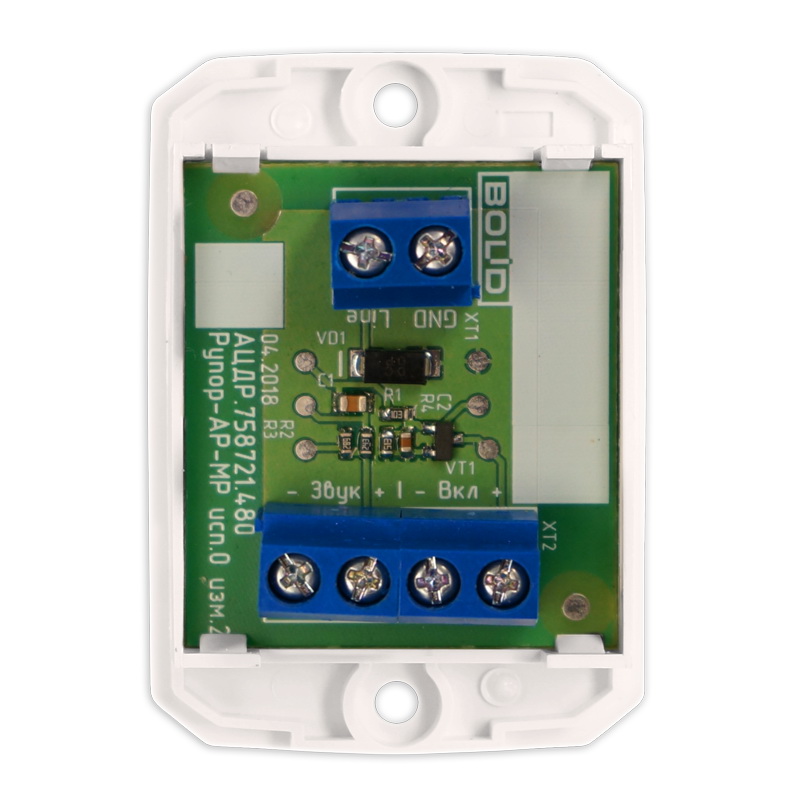

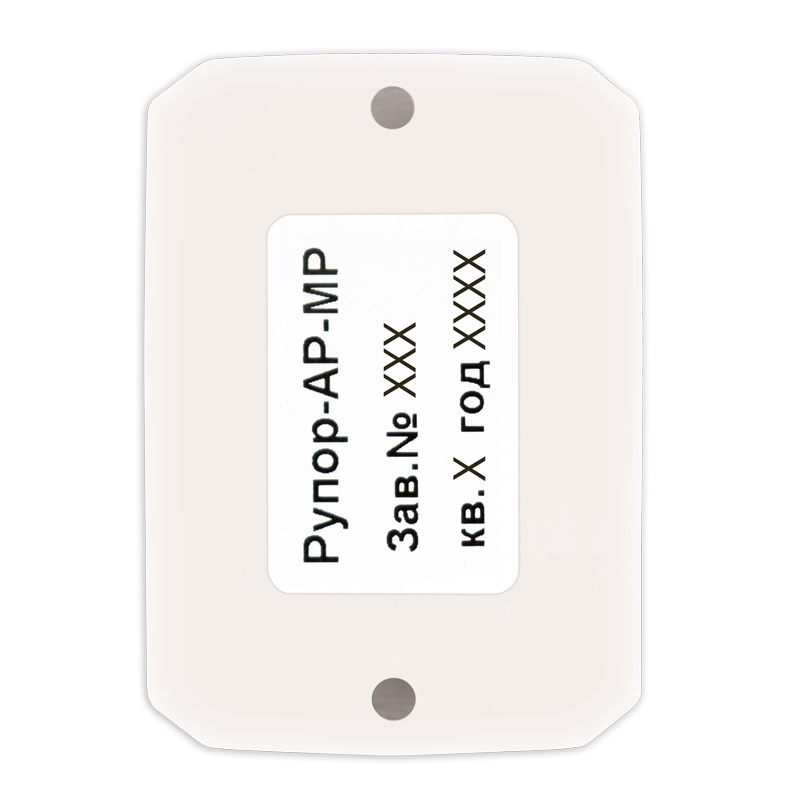

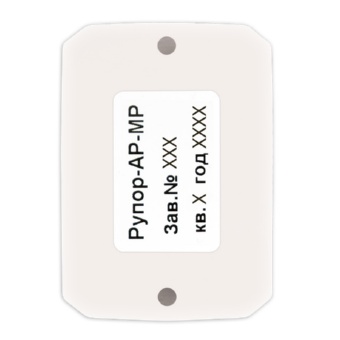

  • Модули расширения аналоговых линий "Рупор-АР-МР"

Электропитание комплекта осуществляется с помощью источника постоянного тока напряжением 12 В. В качестве источника питания рекомендуется применять изделия РИП-12 производства НВП "Болид".

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Напряжение питания модуля "Рупор АР-МВ", В 12±10%
Ток потребления комплекта "Рупор-АР", мА не более 50
Входное сопротивление модуля "Рупор АР-МВ" по входу "Звук" , кОм не менее 3,7
Полоса пропускания аудиосигнала, Гц не менее 200-10000
Номинальное выходное напряжение модуля "Рупор АР-МР" на контактах "Звук" (действующее значение), В 0,75
Коэффициент гармонических искажений аудиосигнала, % не более 2
Максимальное напряжение источника аудиосигнала (действующее значение), В 0,75
Максимальное количество подключаемых модулей "Рупор АР-МР" к одному модулю "Рупор АР-МВ", шт 40
Максимальная длина линии связи без использования каскадирования, м 3500
Степень защиты оболочки по ГОСТ 14254-96 (IEC 529-89) модулей "Рупор-АР-МВ" и "Рупор АР-МР", при условии закрепления на стене IР30
Масса модулей "Рупор АР-МВ" и "Рупор АР-МР", кг не более 0,05
Габаритные размеры модулей "Рупор АР-МВ" и "Рупор АР-МР", мм не более 56x38x20
