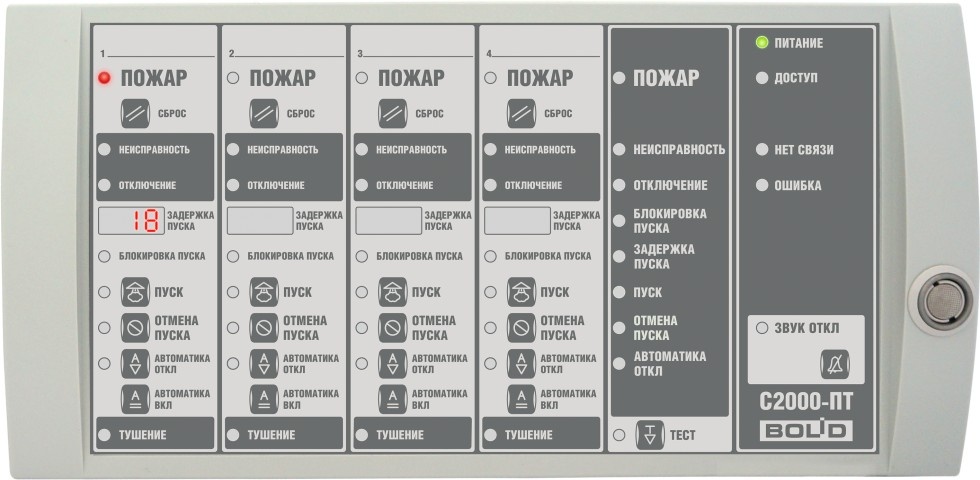

Блок индикации системы пожаротушения "С2000-ПТ" (в дальнейшем – блок) предназначен для работы в составе автоматической установки газового, порошкового или аэрозольного пожаротушения. Работа блока возможна только в ИСО "Орион" под управлением сетевого контроллера (пульта "С2000М" версии 3.00 и выше).
- Отображение на 36 двухцветных светодиодных индикаторах состояний 4 направлений пожаротушения (пожар, неисправность, отключение, блокировка пуска, задержка пуска, пуск, отмена пуска, автоматика отключена, тушение)
- Отображение по каждому направлению на 4 семисегментных индикаторах обратного отсчета оставшегося времени задержки пуска (0…999 сек.)
- Отображение на 8 двухцветных обобщенных индикаторах состояния пожарной установки (пожар, неисправность, отключение, блокировка пуска, пуск, отмена пуска, автоматика отключена)
- Отображение состояния блока на 6 индикаторах
- Встроенный считыватель Touch Memory для ограничения доступа к управлению системой пожаротушения
- 20 кнопок для управления системой пожаротушения (для каждого направления: сброс пожара, пуск АСПТ, отмена пуска АСПТ, включение автоматики, выключение автоматики)
- Включение звукового сигнала при получении тревожного сообщения по одному или нескольким контролируемым разделам и возможность его отключения оператором. При появлении новых сообщений звуковой сигнал включается
- Формирование сообщения о вскрытии корпуса и состоянии питания на пульт "С2000М" (пульт "С2000" и АРМ "Орион" не поддерживают "С2000-ПТ")
- Программирование адреса прибора в системе, номеров закреплённых разделов
- Часовая синхронизация времени с пультом "С2000M"
НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
---|---|---|
Световая индикация | 50 индикаторов | |
Отображение состояния 4 направлений | 36 двухцветных светодиодов, 4 семисегментных индикатора | |
Отображение состояния установки ПТ | 8 двухцветных светодиодов | |
Отображение состояния блока | 6 светодиодов | |
Количество разделов | 4 | |
Напряжение питания | 10,2 / 28,4 В постоянного тока. Рекомендуется использовать резервированные источники питания серий «РИП-12» или «РИП-24», ЗАО НВП «Болид» | |
Потребляемая мощность | не более 3 Вт | |
Потребляемый ток | в тревожном режиме | не более 200 мА при напряжении 12 В не более 100 мА при напряжении 24 В |
в дежурном режиме (все индикаторы выключены) | не более 50 мА при напряжении 12 В не более 50 мА при напряжении 24 В |
|
Датчик вскрытия корпуса | есть | |
Встроенный звуковой сигнализатор | есть | |
Коммуникационный порт RS-485 (для работы в ИСО «Орион») | есть | |
Готовность к работе после включения питания | не более 2 с | |
Программирование прибора | с помощью утилиты UProg (вер. 4.1.0.48 и выше) | |
Встроенный считыватель | 1 считыватель с интерфейсом Touch Memory | |
Масса прибора | не более 0,6 кг | |
Габаритные размеры | 170*340*27 мм |
