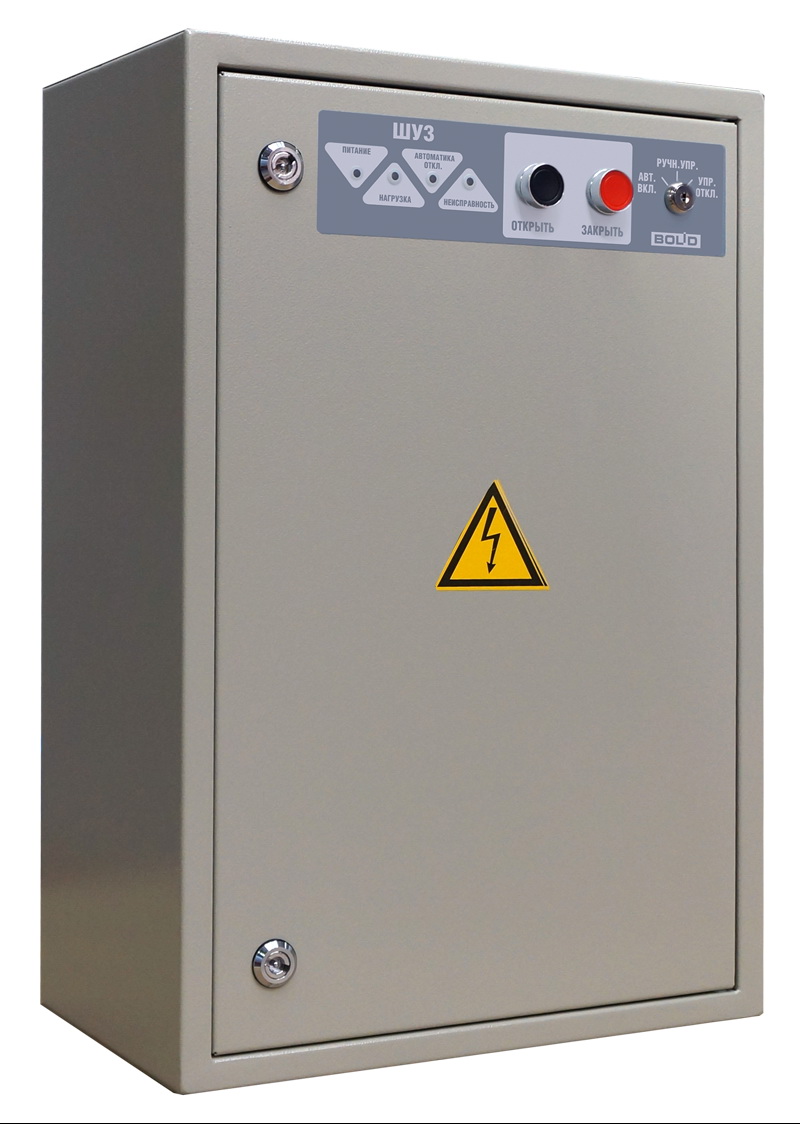

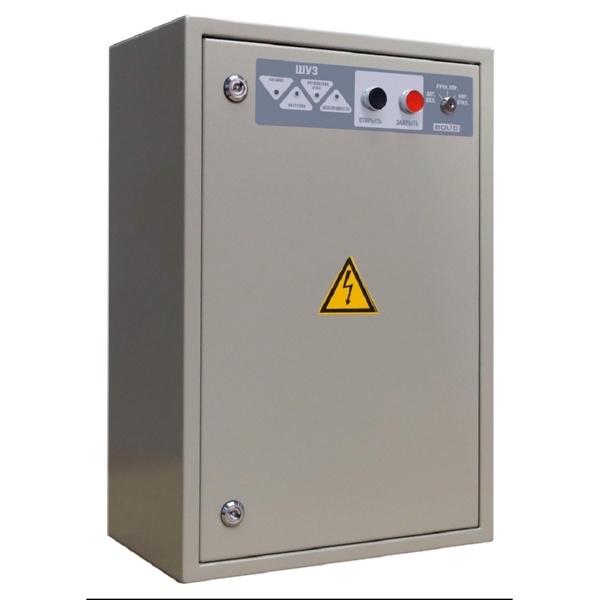

Шкаф управления задвижкой предназначен для работы в системах пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором электрозадвижки, рассчитанной на рабочее напряжение 380В.
- Возможность работы в режимах ручного и автоматического управления
- В автоматическом режиме шкаф управляется подачей сигнала по интерфейсу RS-485 от пульта "С2000М"
- В ручном режиме управляется кнопками на лицевой панели шкафа
- Имеет базовую конфигурацию, а также позволяет настраивать собственные конфигурационные параметры
- Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
- Контроль исправности цепей управления двигателем
- Контроль положения электрозадвижки
- Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах
- Передача сообщений по интерфейсу RS-485 на пульт "С2000М" или АРМ "Орион Про"
НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
---|---|
Потребляемая мощность шкафа | не более 50 Вт |
Количество управляемых двигателей | 1 |
Номинальный коммутируемый ток | до 10 А |
Мощность управляемого двигателя | до 4 кВт |
Тип автоматического выключателя | 3p 10A х-ка "С" |
Габаритные размеры | не более 600*400*170 мм |
Масса шкафа | не более 20 кг |
Средний срок службы | 10 лет |
Тип монтажа | настенный навесной |
Степень защиты оболочки | IР54 |
