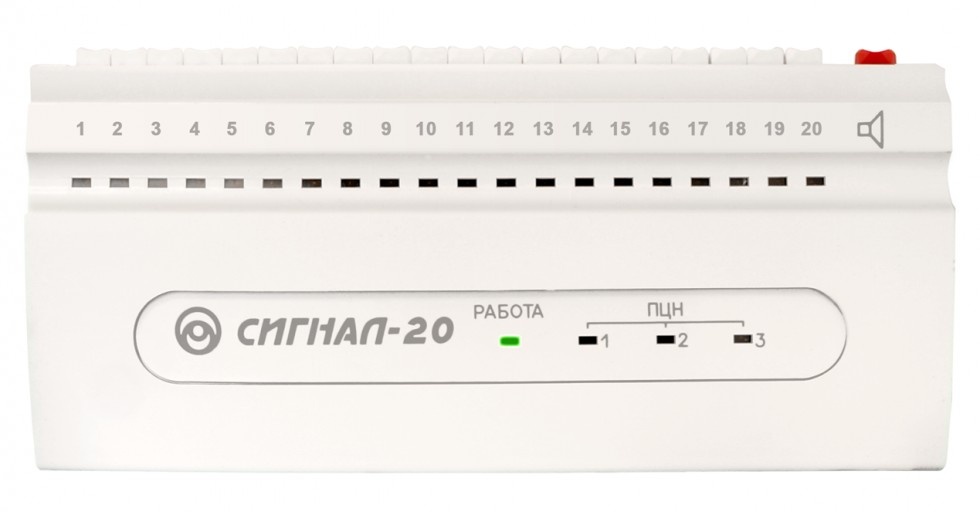

Прибор приемно-контрольный охранно-пожарный Сигнал-20

Предназначен для использования в автономном режиме или в составе ИСО "Орион" для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для работы в автономном режиме имеет клавишное управление.
  • 20 клавиш управления взятием/снятием
  • 20 шлейфов сигнализации со всеми видами охранных и пожарных извещателей
  • Программирование типа ШС:
    • охранные
    • охранные с контролем блокировочного контакта извещателя
    • пожарные комбинированные однопороговые
  • Повышенная помехоустойчивость за счет селекции входного сигнала по длительности и фильтрации наводок 50 Гц
  • Напряжение в каждом шлейфе сигнализации 24 В
  • Повышенная защищенность шлейфов от саботажа
  • Использование режимов "Без права снятия с охраны", "Тихая тревога"
  • Использование режима "Групповое взятие/снятие" для управления группой шлейфов от одного переключателя
  • Контроль прохождения извещений на центральный пульт с помощью индикаторов "ПЦН"
  • Программирование параметров конфигурации прибора под конкретный объект эксплуатации с пульта "С2000" или ПЭВМ
НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Количество радиальных неадресных шлейфов сигнализации (ШС) 20
Макс. сопротивление проводов ШС без учета оконечного сопротивления Не более 1 кОм
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй" Не менее 50 кОм
Подключаемые к ШС устройства Неадресные охранные и пожарные извещатели с релейным выходом Без ограничений
Неадресные охранные извещатели, питающиеся от ШС общий ток потребления извещателей по одному ШС - до 1,2 мА
Неадресные пожарные извещатели, питающиеся от ШС общий ток потребления извещателей по одному ШС типа 1 - до 1,2 мА;
общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА
Напряжение на каждом входе ШС 24 В / 19 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 / 3 мА,
27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация 20 индикаторов состояния каждого из ШС
3 индикатора состояния выходов
1 индикатор отображения режимов прибора
Встроенный звуковой сигнализатор есть
Датчик вскрытия корпуса микропереключатель
Интерфейс RS-485, протокол Орион
Питание прибора От внешнего источника постоянного тока
Напряжение питания 10,2 / 28,0 В постоянного тока
Количество вводов питания 1
Потребляемый ток в дежурном режиме (зависит от количества токопотребляющих извещателей в ШС) 200 – 300 мА при напряжении питания 24 В
400 – 600 мА при напряжении питания 12 В
в режиме Пожар 330 мА при напряжении питания 24 В
650 мА при напряжении питания 12 В
Выходы 5 шт.
Электромагнитные реле (сухой контакт) 3 шт.:
28 В - 2 А или
80 В - от 0,1 мА до 50 мА
Электромагнитные реле (сухой контакт) 2 шт.:
28 В - 2 А постоянного тока или
120 В – 2 А переменного тока
Рабочий диапазон температур от -30 до +50 °C
Степень защиты корпуса IР20
Габаритные размеры 365х165х45 мм
Вес прибора не более 0,9 кг
Средний срок службы 10 лет
Программирование прибора программа UProg.exe
Подключение к ПК через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип подключения к прибору клеммная колодка под винт, провод от 0,3 до 2,0 кв.мм
Тип монтажа настенный навесной
