Hikvision DS-2TD6166-75B2L

  • Чувствительность: 0.05лк @F1.8
  • Питание: AC24В
  • Потребляемая мощность: 120 Вт макс.
  • Рабочие условия: -40°C…+65°C, влажность 90% или меньше
  • Видеовыход: 1.0V[p-p] / 75Ω, композитный, BNC
  • Улучшение изображения: WDR 120дБ, 3D DNR, DDE, BLC, антитуман
  • Дальность действия ИК-подсветки: До 500 м
  • Аудиовход: 1 вход (микрофонный вход/ линейный вход) 2-2.4V[p-p], сопротивление: 1КОм, ±10%
  • Аудиовыход: 1 выход (линейный выход), сопротивление: 600Ом
  • Цифровое увеличение: 16х
  • Диапазон наклона: 40°~-90° (автопереворот)
  • Предустановки: 300 предустановок
  • Режим день/ночь: Механический ИК-фильтр с автопереключением
  • Скорость наклона: Вручную: 0.1° ~ 50°/с, по предустановке: 50°/с
  • Скорость вращения: Вручную: 0.1° ~ 110°/с, по предустановке: 110°/с
  • Уровень защиты: IP66, подавитель напряжения переходных процессов TVS 6000В для грозозащиты
  • Диапазон поворота: 360°
  • Действия при простое: Предустановка, патрулирование, шаблон, горизонтальное сканирование, вертикальное сканирование, случайное сканирование, сканирование кадра
  • Действия по расписанию: Предустановка, патрулирование, вызов шаблона, вертикальное сканирование, случайное сканирование, сканирование кадра, горизонтальное сканирование, перезагрузка, инициализация, вывод на дополнительный экран
  • RS-485: 1 интерфейс
  • Основной поток: Тепловое излучение: 50к/с (640×512)Видимый свет: 25к/с (1920×1080)
  • Патрули: 8, до 32 предустановок в каждом
  • Шаблоны: 4 шаблона
  • Мощность ИК-подсветки: Автоматически настраивается в зависимости от кратности зума
  • Тревожные интерфейсы: 7 входов/ 2 выхода
  • Вес (брутто): 19 кг
  • Максимальное разрешение: Тепловое излучение: 640×512Видимый свет: 1920×1080
  • Битрейт видео: 32 кб/с– 16 Мб/с
  • Аудиосжатие: G .711u/G.711a/G.722.1/MP2L2/G726/PCM
  • Срабатывание тревоги: Smart-функции, обнаружение несанкционированных действий, разрыв сети, конфликт IP-адресов, ошибки хранилища
  • Протоколы: IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour
  • Совместимость: API,ONVIF, PSIA, CGI, HIKVISION SDK
  • Безопасность: Аутентификация пользователя (ID и PW), аутентификация хоста (MAC), фильтрация IP-адресов, HTTPS
  • Сетевой интерфейс: 1 RJ45 10M/100M Ethernet
  • Видеосжатие: H.264/MJPEG/MPEG4
  • Профиль H.264: Baseline Profile / Main Profile / High Profile
  • Дополнительный поток: Тепловое излучение: 50к/с (640×512)Видимый свет: 25к/с (704×576)
  • Детекция движения: Обнаружение пересечения линии, вторжения в область, входа/выхода из области
  • Действия по тревоге: Предустановка, патрулирование, вызов шаблона, запись на microSD/SDHC карту, активация реле, уведомление клиента, отправка email, загрузка на FTP
  • Локальное хранилище: Слот для microSD/SDHC до 128ГБ
  • Кнопка сброса настроек: Есть
  • Распознавание объектов: Обнаружение огня
  • Память позиции при выключении: Поддерживается
  • Отображение PTZ позиции: Поддерживается
  • Стоп-кадр при переходе на предустановку: Поддерживается
  • Протоколы RS-485: HIKVISION, Pelco-P, Pelco-D, адаптивный
  • Тепловизионная матрица: Неохлаждаемый микроболометрический сенсор
  • Спектральный диапазон: 8 ~14мкм
  • Температурная чувствительность: < 50мк(@25°C,F#=1.0)
  • Размер объекта обнаружения: Человек: 1.8м × 0.5м, транспорт: 1.4м × 4м
  • Пространственное разрешение: 0.23
  • Дальность обнаружения транспорт/человек: 6765/2206 м
  • Дальность распознавания транспорт/человек: 1691/551 м
  • Дальность идентификации транспорт/человек: 846/276 м
  • Настройки тепловизионного изображения: Контраст
  • Режимы отображения тепловизора: 14 псевдоцветов
  • Настройки видимого изображения: Насыщенность, яркость, контраст, резкость и режим поворота, наложение изображения настраиваются через клиентское ПО или веб-браузер
  • Объектив тепловизора: 75мм@F1.0
  • Угол обзора тепловизора: 8.3° × 6.6°
  • Светочувствительная матрица: 1/2.8" Progressive Scan CMOS
  • Объектив IP-камеры: 8 ~ 250мм, 32x
  • Угол обзора IP-камеры: 33.4° × 1.1°

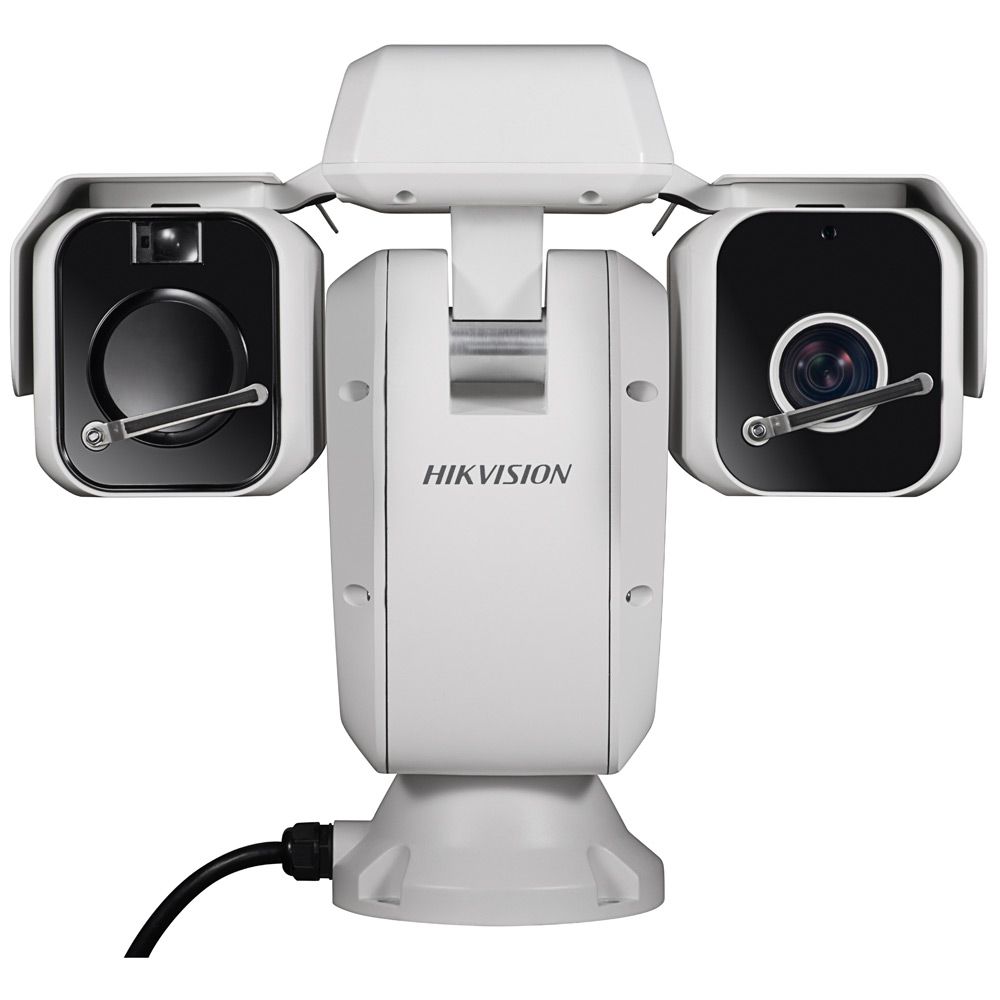

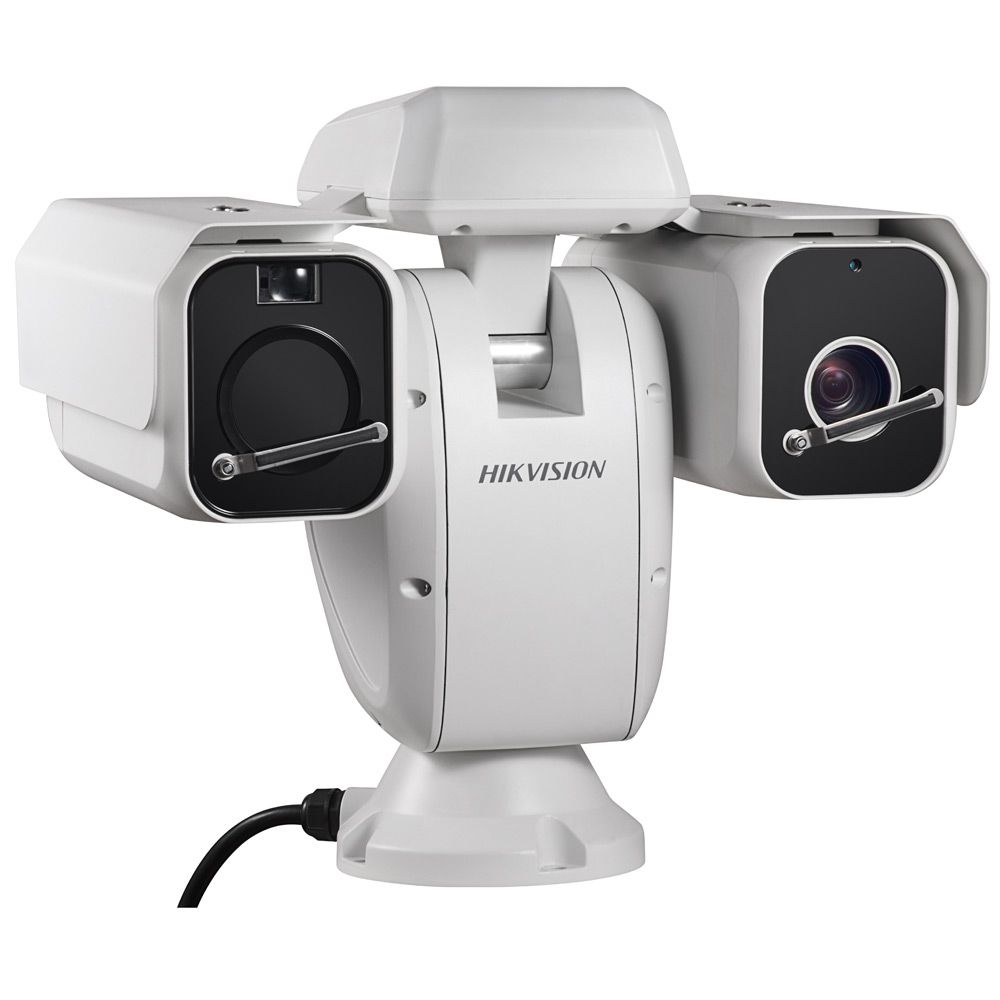

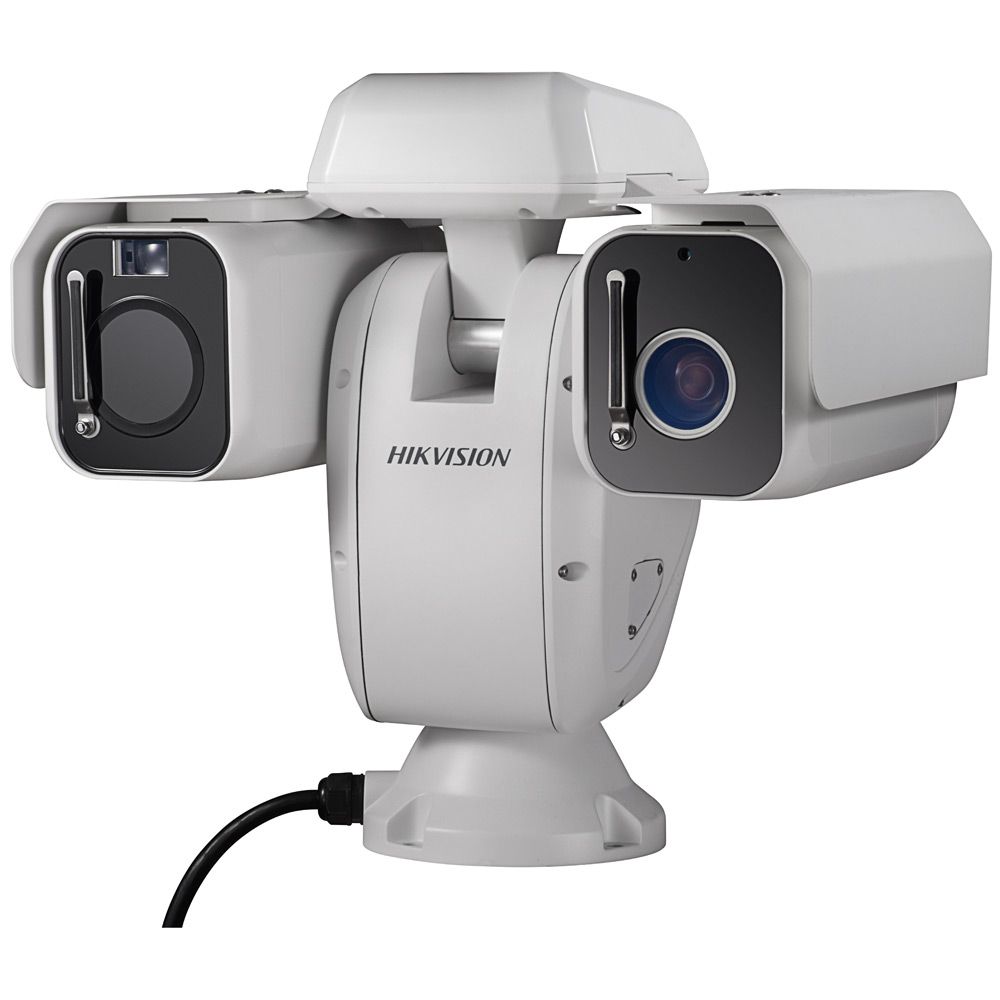

Сетевая поворотная платформа Hikvision DS-2TD6166-75B2L представляет собой профессиональный комплекс обеспечения безопасности, состоящий из двух модулей: тепловизионного и IP-камеры видимого диапазона. Устройство поставляется в корпусе, защищенном от попадания внутрь влаги и пыли по стандарту IP66, что в сумме с широким диапазоном рабочих температур от -40° до +65°С позволяет использовать его в условияхулицы. В отличие от подвесного монтажа SpeedDome-камер, крепление Hikvision DS-2TD6166-75B2L производится на поверхность и объективы заведомо находятся выше. На «борту» присутствуют Smart-функции: обнаружение вторжения в выделенную зону и входа/выхода из области, пересечение виртуальной линии, аудиодетекция, а также обнаружение огня с помощью термометрии тепловизора, в т.ч. на ранних стадиях возгорания. Модель рассчитана на осуществление круглосуточного мониторинга больших площадей, таких как: территории заводов, автотранспортные предприятия и парковки, сельскохозяйственные и животноводческие угодья, аэропорты, морские и речные акватории, стратегически важные объекты, государственная граница. Также Hikvision DS-2TD6166-75B2L отлично подойдет для превентивного тестирования в сфере энергетики и промышленных предприятий, – там, где требуется наблюдение за температурными изменениями.

IP-тепловизор

Тепловизионный модуль Hikvision DS-2TD6166-75B2L построен на базе неохлаждаемого микроболометрического сенсора с максимальным разрешением 640x480 (VGA) и скоростью трансляции потока 50 Fps. Поддерживается второй поток с аналогичными характеристиками и видеокодеки H.264/MJPEG/MPEG4.

Спектральный диапазон – 8~14мкм, температурная чувствительность < 50мк(@25°C,F#=1.0). Используемый германиевый объектив 75мм F1.0 имеет углы обзора 8.3°x6.6°. Для фиксации человека его размеры должны быть не менее 1.8м ? 0.5м, автомобиля – 1.4м ? 4м. Максимальная удаленность транспорта/человека, при которой возможно обнаружение, – 6765/2206 м. Дальность распознавания автомобиля/человека не более 1691/551 м, идентификация возможна на расстоянии 846/276 м соответственно. Для фиксации изменения теплового поля не являются помехой: погодные условия в форме осадков (снег, дождь, туман, песчаные бури, пыль), прямая засветка, отсутствие дополнительного освещения в темное время суток и задымление.

Эффективно бороться с шумами в кадре помогает функция 3D DNR, алгоритм цифрового улучшения деталей DDE способствует решению проблемы обнаружения объектов с низким тепловым контрастом.

Модуль видимого диапазона

Помимо тепловизора поворотная платформа Hikvision DS-2TD6166-75B2L снабжена блоком с IP-камерой, в основу которой положена матрица 1/2.8" CMOS со светочувствительностью 0.05лк Люкс в цвете при F1.8 / 0 Люкс с включенной ИК, максимальным разрешением 1920x1080 точек и частотой кадров в секунду 25 Fps (реалтайм). Поддерживаются DualStream (субпоток до 704?576) и режим работы «день/ночь». Механический ИК-фильтр обеспечивает коррекцию цветовой передачи в светлое время суток и автоматически отключается в темное для повышения уровня чувствительности. Компрессия данных производится видеокодеком H.264. Возможно осуществление сжатия стандартами MJPEG и MPEG4.

Симбиоз функций улучшения изображения – WDR 120 дБ (широкий динамический диапазон) / 3D DNR (трехмерное цифровое шумоподавление) / BLC (компенсация фоновой засветки) / «Антитуман» (регулировка контраста и компенсация белого «задымления») способствует устранению дефектов, вызванных разноконтрастным освещением и шумами в кадре, нивелированию изъянов картинки от пересвеченных и низкоконтрастных деталей. «Умная» ИК-подсветка с дальностью действия до 500 метров, не допускающая пересвечивания объекта наблюдения, позволяет осуществлять видеофиксацию в условиях недостаточной освещенности и полной темноте на площади более 78 га! Полное отсутствие внешних световых приборов позволяет экономить на электричестве десятки тысяч рублей в год, стремительно оправдывая затраты на оборудование. Использование инфракрасных диодов снижает шум, сокращает количество ложных срабатываний, тем самым уменьшая битрейт и экономя мегабайты архива.

Возможность масштабировать изображение в модуле видимого диапазона Hikvision DS-2TD6166-75B2L обеспечивается трансфокатором с 32-кратным оптическим зумом (фокусные расстояния 8-250 мм) и автоматической регулировкой диафрагмы (АРД).

Общие технические характеристики

Максимальная скорость панорамирования составляет 110°/с, наклона – 50°/с, имеются 8 зон патрулирования по 32 предустановки каждая и встроенный механизм защиты от вибраций. Устройство может обеспечивать наклон в интервале +40°?-90°. Также в платформу заложена функция «стоп-кадр при повороте», «замораживающая» изображение на момент перепозиционирования объектива, в результате чего место в архиве не расходуется понапрасну.

Корпус Hikvision DS-2TD6166-75B2L соответствует высокому индексу защиты от погодных воздействий IP66. Сверху обоих модулей имеется защитный козырек, выступ которого можно регулировать. Также конструкцией предусмотрены дворники для очистки стекол перед объективами. Максимальное потребление энергии Hikvision DS-2TD6166-75B2L составляет 120 Вт. Модель адаптирована к использованию на улице в диапазоне температур от -40° до +65°C. Допустимый уровень влажности – 90%.

Платформа снабжена слотом для установки карты памяти стандарта microSD объемом до 128 ГБ, позволяющей избежать потерь данных при разрыве соединения и использовать устройство даже в бессерверных системах CCTV. Набор интерфейсов представлен: сетевым разъемом RJ-45, тревожными входами/выходами (7/2), аудиовходом/выходом и гнездом для подключения БП 24В. Поддержка двустороннего аудиосопровождения обеспечивает фиксацию и отправку звуковых сообщений к месту инсталляции прибора. В рамках организации комплексной системы безопасности через тревожные входы/выходы к Hikvision DS-2TD6166-75B2L могут быть подсоединены дополнительные датчики охраны периметра и различные детекторы для мониторинга возгорания, нежелательного проникновения на территорию и других нештатных ситуаций.

ПО и гарантия

Модель DS-2TD6166-75B2L проинтегрирована в программный комплекс TRASSIR (приобретается отдельно). Неоспоримым достоинством всей линейки оборудования Hikvision является 5-летний срок гарантийных обязательств!
